I. Introduction▲
Fondée en 2010, la société TerraMaster propose des Network Attached Storage (NAS) et Direct Attached Storage (DAS) à destination des professionnels et particuliers. Les NAS de la marque sont regroupées en trois gammes :
- la série F (tel le F4-423 ou le F4-424 Max). Depuis 2024, cette série propose aussi des modèles estampillés « Pro » et « Max » ;
- la série T (tel le T12-500 Pro) ;
- la série U (tel le U12-500 Plus), des NAS montables en rack ;
Quant aux DAS, ils sont désignés par la lettre ‘D’, tel le D1 SSD Plus concerné par cet article. Contrairement aux NAS, les DAS se connectent en USB et ne disposent pas d’unité logique.
Le nombre après la lettre indique le nombre de baies disponibles.
I-A. Le D1 SSD Plus▲
Le D1 SSD Plus est un boîtier à brancher en USB Type C permettant d’insérer un disque SSD NVMe M.2 au format 228.
II. Déballage▲
Le D1 SSD Plus est emballé dans une boîte en carton fin. L’avant montre le produit connecté à un ordinateur tout en précisant le débit maximal théorique possible par le produit (selon la norme Thunderbolt 3/USB 4). En plus de l’image, on retrouve le logo, ainsi que le nom du produit, sa description : « Portable SSD Enclosure » et la mention « Lightning Fast and Zero Noise ».
L’arrière montre le produit, déconnecté, avec un câble. Le titre, la description et une mention de la vitesse de transfert sont aussi présents. Cette face présente aussi les points forts du produit.
Le haut et le bas ne contiennent que le logo de la marque, le côté gauche dispose de l’étiquette du modèle avec les mentions légales, alors que le côté droit présente un tableau avec les caractéristiques du D1 SSD Plus :
L’ouverture de l’emballage permet de sortir un coffret en carton renforcé et orné du logo brillant TerraMaster.
S’ouvrant par le dessus, le coffret contient une enveloppe en carton pour les notices, une boîte en carton pour les accessoires et le boîtier SSD maintenu par deux blocs de mousse.
L’enveloppe des documents contient :
- le guide d’installation rapide, qui indique seulement la page de recherche des guides. La documentation dédiée à ce produit se trouve en ligne à cette page ;
- une promesse de compensation en cas de panne dès le premier mois d’utilisation ;
- une fiche d’information invitant à utiliser le logiciel TPC Backupper Backup ;
- les conditions de garanties ;
- un pad thermique pour le SSD.
La boîte d’accessoires contient :
- un tournevis, cruciforme, aimanté ;
- un étui en tissu, avec cordon pour le refermer, permettant de transporter le boîtier ;
- un câble USB Type C, de 30 cm, estampillé TerraMaster, 40 Gbps, 240 W.
 |
 |
Finalement, le D1 SSD Plus est lui-même emballé dans une pochette plastique fine, maintenue fermée par du ruban adhésif estampillé TerraMaster.
Le D1 SSD Plus est un boîtier en aluminium avec des ailettes mesurant 112 mm x 60 mm x 33 mm et pesant 246 grammes.
Sur un côté latéral se trouve le port USB Type C avec un voyant au-dessus, et en dessous de la connectique, un rappel du débit, du nom du modèle et des pictogrammes de conformité.
Le témoin lumineux s’allume en blanc lorsque le D1 SSD Plus est alimenté et clignote lors d’un accès au périphérique de stockage.
De l’autre côté se trouve le logo Terramaster.
Le boîtier est horizontalement symétrique. Seule particularité, le dessous dispose de patins antidérapants fins :
Finalement, sous le boîtier, entre les ailettes se trouve une vis cruciforme.
II-A. Mise en place du SSD▲
L’insertion du SSD NVMe s’effectue en démontant le boîtier. Pour cela, il suffit de dévisser l’unique vis placée située en dessous du D1 SSD Plus. Les deux parties du boîtier se désolidarisent sans difficulté :
La vis maintenant le boîtier est captive.
Le morceau couvrant le SSD NVMe dispose d’un pad thermique pour lequel une étiquette rappelle qu’il est nécessaire d’enlever le plastique le protégeant.
L’autre morceau porte le circuit imprimé, maintenu par quatre autres vis cruciformes.
Il suffit alors d’enlever la cinquième vis (au centre), de placer le SSD NVMe, puis de replacer la vis pour maintenir le SSD.
Le remontage consiste en la fermeture du boîtier en suivant les encoches et le vissage de la vis maintenant le D1 SSD Plus fermé.
TerraMaster propose un guide vidéo, disponible sur le site officiel, dans les guides de démarrage rapide :
Cliquez pour lire la vidéo
Ainsi qu’un schéma :
II-B. Démontage▲
Il est possible d’extraire complètement le circuit imprimé du boîtier, même si cela a un faible intérêt pour l’utilisateur. Pour cela, il suffit d’enlever les quatre vis au coin du circuit.
En enlevant le circuit imprimé, il est possible de voir que le boîtier dispose d’un autre pad thermique, cette fois, pour le contrôleur USB/NVMe :
Ainsi, il est possible de connaître le contrôleur utilisé : une puce ASM2464PD fournit par ASMedia. Cette puce a été spécialement conçue pour l’interfaçage d’un port NVMe vers USB 4, avec support du Thunderbolt 3 et des anciennes normes USB.
III. Utilisation▲
Quel que soit le système d’exploitation, il sera probablement nécessaire de préparer le disque afin de pouvoir l’utiliser comme espace de stockage. Comme l’indique la documentation officielle, il peut être nécessaire d’initialiser le disque (créer une table des partitions) et de créer une partition.
Une fois cela fait, l’espace de stockage apparaît dans l’explorateur de fichiers.
À l’utilisation, le D1 SSD Plus, peut être comparé à un périphérique de stockage USB quelconque. De plus, le D1 SSD Plus est transparent pour le système. Précisément, le système d’exploitation considérera le SSD inséré dans le D1 SSD Plus comme un SSD NVMe quelconque. Ainsi, même le logiciel officiel « SSD Utility » de KIOXIA, détecte le SSD (ici, le Exceria Plus G3 de KIOXIA (précédemment testé dans cet article)) :
Le logiciel indique même que le SSD est connecté au travers d’une connexion PCIe 4x4. Cela est possible car les protocoles USB 4 et Thunderbolt 3 permettent le transport du protocole PCI express.
Cette transparence n’est possible que si le port auquel est connecté le D1 SSD Plus est un port compatible USB 4 ou Thunderbolt 3. Aussi, la connectique utilisée a aussi une importance dans les débits, comme détaillé dans la section dédiéeImportance de la liaison.
III-A. Indicateurs S.M.A.R.T.▲
Les indicateurs S.M.A.R.T. permettent d’obtenir une indication sur la santé du disque. Le D1 SSD Plus transmet correctement ces indicateurs et il est ainsi possible de les consulter avec un logiciel tel que CrystalDiskInfo ou smartctl.
Sous Linux, lorsque branché en USB 4 ou Thunderbolt 3, le périphérique est monté dans un point de montage utilisé pour les disques NVMe, tel que : /dev/nvme1. La sortie suivante a été obtenue avec la commande smartctl -a /dev/nvme1 :
smartctl 7.5 2025-04-30 r5714 [x86_64-linux-6.12.34-1-MANJARO] (local build)
Copyright (C) 2002-25, Bruce Allen, Christian Franke, www.smartmontools.org
=== START OF INFORMATION SECTION ===
Model Number: KIOXIA-EXCERIA PLUS G3 SSD
Serial Number: 9D6KF0TVZ0EA
Firmware Version: ELFA01.2
PCI Vendor/Subsystem ID: 0x1e0f
IEEE OUI Identifier: 0x8ce38e
Controller ID: 0
NVMe Version: 1.4
Number of Namespaces: 1
Namespace 1 Size/Capacity: 2 000 398 934 016 [2,00 TB]
Namespace 1 Formatted LBA Size: 4096
Namespace 1 IEEE EUI-64: 8ce38e 0500f425ec
Local Time is: Fri Jul 11 18:44:36 2025 CEST
Firmware Updates (0x12): 1 Slot, no Reset required
Optional Admin Commands (0x0017): Security Format Frmw_DL Self_Test
Optional NVM Commands (0x005f): Comp Wr_Unc DS_Mngmt Wr_Zero Sav/Sel_Feat Timestmp
Log Page Attributes (0x0e): Cmd_Eff_Lg Ext_Get_Lg Telmtry_Lg
Maximum Data Transfer Size: 64 Pages
Warning Comp. Temp. Threshold: 83 Celsius
Critical Comp. Temp. Threshold: 85 Celsius
Supported Power States
St Op Max Active Idle RL RT WL WT Ent_Lat Ex_Lat
0 + 5.50W - - 0 0 0 0 0 0
1 + 3.60W - - 1 1 1 1 0 0
2 + 2.10W - - 2 2 2 2 0 0
3 - 0.0500W - - 3 3 3 3 1500 2500
4 - 0.0050W - - 4 4 4 4 5000 30000
Supported LBA Sizes (NSID 0x1)
Id Fmt Data Metadt Rel_Perf
0 - 512 0 2
1 + 4096 0 1
=== START OF SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED
SMART/Health Information (NVMe Log 0x02, NSID 0xffffffff)
Critical Warning: 0x00
Temperature: 37 Celsius
Available Spare: 100%
Available Spare Threshold: 5%
Percentage Used: 1%
Data Units Read: 43 084 005 [22,0 TB]
Data Units Written: 33 160 928 [16,9 TB]
Host Read Commands: 366 486 817
Host Write Commands: 365 179 337
Controller Busy Time: 427
Power Cycles: 161
Power On Hours: 303
Unsafe Shutdowns: 88
Media and Data Integrity Errors: 0
Error Information Log Entries: 0
Warning Comp. Temperature Time: 0
Critical Comp. Temperature Time: 0
Temperature Sensor 1: 37 Celsius
Error Information (NVMe Log 0x01, 16 of 255 entries)
No Errors Logged
Self-test Log (NVMe Log 0x06, NSID 0xffffffff)
Self-test status: No self-test in progress
No Self-tests Logged
[alexandre@alexandre-ho4 ~]$Sinon, le D1 SSD Plus apparaîtra comme disque SCSI et sera disponible au travers d’un point de montage /dev/sd*.
Dans ce cas, il faudra utiliser la commande smartctl -a -d sntasmedia /dev/sda, ce qui retournera :
smartctl 7.5 2025-04-30 r5714 [x86_64-linux-5.15.187-1-MANJARO] (local build)
Copyright (C) 2002-25, Bruce Allen, Christian Franke, www.smartmontools.org
=== START OF INFORMATION SECTION ===
Model Number: KIOXIA-EXCERIA PLUS G3 SSD
Serial Number: 9D6KF0TVZ0EA
Firmware Version: ELFA01.2
PCI Vendor/Subsystem ID: 0x1e0f
IEEE OUI Identifier: 0x8ce38e
Controller ID: 0
NVMe Version: 1.4
Number of Namespaces: 1
Namespace 1 Size/Capacity: 2 000 398 934 016 [2,00 TB]
Namespace 1 Formatted LBA Size: 4096
Namespace 1 IEEE EUI-64: 8ce38e 0500f425ec
Local Time is: Mon Jul 14 21:15:16 2025 CEST
Firmware Updates (0x12): 1 Slot, no Reset required
Optional Admin Commands (0x0017): Security Format Frmw_DL Self_Test
Optional NVM Commands (0x005f): Comp Wr_Unc DS_Mngmt Wr_Zero Sav/Sel_Feat Timestmp
Log Page Attributes (0x0e): Cmd_Eff_Lg Ext_Get_Lg Telmtry_Lg
Maximum Data Transfer Size: 64 Pages
Warning Comp. Temp. Threshold: 83 Celsius
Critical Comp. Temp. Threshold: 85 Celsius
Supported Power States
St Op Max Active Idle RL RT WL WT Ent_Lat Ex_Lat
0 + 5.50W - - 0 0 0 0 0 0
1 + 3.60W - - 1 1 1 1 0 0
2 + 2.10W - - 2 2 2 2 0 0
3 - 0.0500W - - 3 3 3 3 1500 2500
4 - 0.0050W - - 4 4 4 4 5000 30000
Supported LBA Sizes (NSID 0x1)
Id Fmt Data Metadt Rel_Perf
0 - 512 0 2
1 + 4096 0 1
=== START OF SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED
SMART/Health Information (NVMe Log 0x02, NSID 0xffffffff)
Critical Warning: 0x00
Temperature: 35 Celsius
Available Spare: 100%
Available Spare Threshold: 5%
Percentage Used: 1%
Data Units Read: 60 167 417 [30,8 TB]
Data Units Written: 43 232 139 [22,1 TB]
Host Read Commands: 437 956 149
Host Write Commands: 408 156 575
Controller Busy Time: 595
Power Cycles: 204
Power On Hours: 309
Unsafe Shutdowns: 115
Media and Data Integrity Errors: 0
Error Information Log Entries: 0
Warning Comp. Temperature Time: 0
Critical Comp. Temperature Time: 0
Temperature Sensor 1: 35 Celsius
Error Information (NVMe Log 0x01, 16 of 255 entries)
No Errors Logged
Self-test Log (NVMe Log 0x06, NSID 0xffffffff)
Self-test status: No self-test in progress
No Self-tests LoggedIII-B. Journaux Linux▲
La connexion du D1 SSD Plus entraîne les entrées dans le journal du noyau Linux suivantes :
Alors que la connexion en USB 3.2, provoquera les entrées suivantes :
[ 379.448062] usb 2-2: new SuperSpeed Plus Gen 2x1 USB device number 2 using xhci_hcd
[ 379.462294] usb 2-2: New USB device found, idVendor=174c, idProduct=2463, bcdDevice= 1.00
[ 379.462305] usb 2-2: New USB device strings: Mfr=2, Product=3, SerialNumber=1
[ 379.462308] usb 2-2: Product: TDAS
[ 379.462309] usb 2-2: Manufacturer: TerraMaster
[ 379.462311] usb 2-2: SerialNumber: 202506262015
[ 379.478029] usbcore: registered new interface driver usb-storage
[ 379.482490] scsi host0: uas
[ 379.482560] usbcore: registered new interface driver uas
[ 380.337590] scsi 0:0:0:0: Direct-Access TM D1 SSD Plus 0 PQ: 0 ANSI: 6
[ 380.445739] sd 0:0:0:0: Attached scsi generic sg0 type 0
[ 380.446245] sd 0:0:0:0: [sda] 488378646 4096-byte logical blocks: (2.00 TB/1.82 TiB)
[ 380.446355] sd 0:0:0:0: [sda] Write Protect is off
[ 380.446361] sd 0:0:0:0: [sda] Mode Sense: 43 00 00 00
[ 380.446546] sd 0:0:0:0: [sda] Write cache: disabled, read cache: enabled, doesn't support DPO or FUA
[ 380.488243] sd 0:0:0:0: [sda] Preferred minimum I/O size 4096 bytes
[ 380.488251] sd 0:0:0:0: [sda] Optimal transfer size 2097152 bytes
[ 380.519646] sd 0:0:0:0: [sda] Attached SCSI diskIII-C. Périphérique de stockage pour mobiles▲
Il est aussi possible de connecter le D1 SSD Plus à un téléphone mobile ou une tablette. Si le disque inséré dans le D1 SSD Plus a été formaté avec un système de fichiers reconnus par le périphérique mobile (exFAT, NTFS, FAT32) alors ce dernier pourra accéder aux fichiers grâce à un explorateur de fichiers.
Il est à noter que le téléphone puisse ne pas supporter une telle connexion. Dans un tel cas, le D1 SSD Plus restera éteint.
TerraMaster propose aussi l’application TDAS, disponible à partir d’Android 11 et de iOS 15.6.
IV. Performances▲

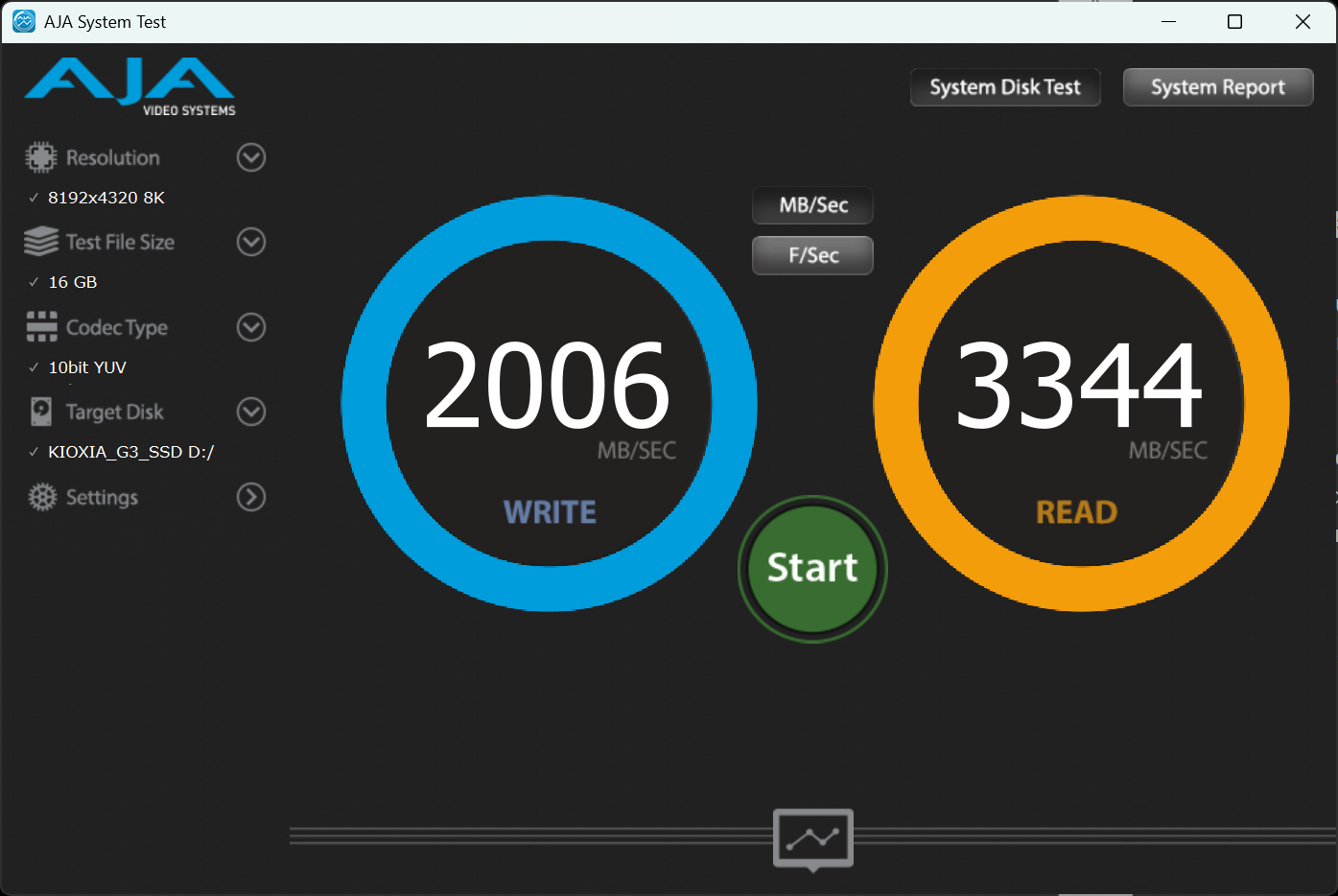

Pour cet article, les tests de performances sont réalisés en utilisant un SSD Exceria Plus G3 de KIOXIA, dont les résultats de performances sont consultables dans l’article dédié.
Ci-dessous, les résultats de CrystalDiskMark en version 8.0.5 et de KDiskMark en version 3.1.4 (reposant sur fio 3-39) de la combinaison du D1 SSD Plus de TerraMaster avec le SSD de KIOXIA, branché en USB 4 :
 |
 |
Aussi, des résultats similaires peuvent être obtenus en Thunderbolt 3 (testé avec un PC différent de celui utilisé pour les résultats en USB 4) :
IV-A. Transfert continu▲
En dehors des classiques tests de performance à travers des outils dédiés comme ceux vus ci-dessus, il est aussi intéressant de déterminer quelles performances sont possibles lors du transfert d’un fichier important. Le test suivant lit et écrit 2 To de données, en d’autres termes, il remplit l’intégralité du stockage disponible.
Le test est effectué sous Linux avec dd. En lecture, les performances obtenues sont :
Après ce test, la température en surface du D1 SSD Plus a atteint 40°C.
Et en écriture :
Après ce test, la température en surface du D1 SSD Plus a atteint 50°C.
IV-B. Importance de la liaison▲
Jusqu’à présent, les tests ont été effectués en utilisant un port USB 4 ou un port Thunderbolt 3, dont le débit maximal est de 40 Gbit/s. Sachant que le D1 SSD Plus se connecte avec un câble USB Type C, il est parfaitement possible de le brancher à un port USB 3.2 (Type A ou Type C). Dans un tel cas, Windows affiche l’avertissement suivant :
Ce problème peut aussi bien venir du câble que du port où le D1 SSD Plus est connecté. En effet, tous les câbles ne sont pas compatibles USB 4/Thunderbolt 3 et ne pourront donc pas permettre les performances optimales.
Les débits théoriques possibles en USB 3.2 sont de l’ordre de 10 Gbps, dans une direction. Par conséquent, les résultats obtenus sont inévitablement inférieur à ceux obtenus dans une connectique Thunderbolt 3/USB 4 :
Les performances seront encore plus réduites, lors de l’utilisation d’un port USB 3 (ayant un débit théorique de 5 Gbps) (et pire avec une connectique USB 2) :
V. TPC Backupper▲
TerraMaster propose un logiciel de gestion de sauvegarde à télécharger gratuitement depuis son site : TPC Backupper. Actuellement disponible en version 7.3.1, le logiciel permet de créer des sauvegardes de fichiers et dossiers (dans le format .afi), de créer des copies de partitions ou de disque et de restaurer les sauvegardes ainsi effectuées. Il est aussi possible de créer des tâches qui s’exécuteront régulièrement dans le temps, ou à l’insertion d’un périphérique USB.
Comme il est possible de le voir dans la capture ci-dessous, TPC Backupper est un logiciel commercial dont certaines fonctionnalités sont bloquées dans la version gratuite. Aussi, le logiciel TPC Backupper est en réalité une variante renommée du logiciel AOMEI Backup.
AOMEI Backup est, au moment de l’écriture de cet article, disponible en version 7.5.0 et est aussi disponible pour macOS, contrairement à TPC Backupper.
En achetant le logiciel par l’intermédiaire de TPC Backupper, vous pouvez obtenir une réduction de 75 %. Toutefois, au moment de l’écriture de cet article, dans la période des « Primes Day » d’Amazon, il était possible d’obtenir une réduction de 80 % en passant par AOMEI Backup.
VI. Conclusion▲
Le D1 SSD Plus offre une solution permettant d’utiliser un SSD NVMe M.2 au format 2280 comme disque externe. Le support du Thunderbolt 3 et de l’USB 4 permet un débit théorique quatre fois supérieur aux solutions USB 3.2 courantes. De plus, le support des normes USB 3 permet une compatibilité maximale.
Les tests de performances montrent des résultats, certes en deçà des résultats obtenus en écriture lors utilisation en interne du SSD, mais qui ne sont pas pour autant déplorables. Particulièrement, en lecture les résultats confirment ceux du constructeur. En effet, ce dernier annonce des débits allant jusqu’à 3853 Mo/s en lecture et 3707 Mo/s en écriture en utilisant un SSD Samsung 990 Pro.
Dans le cas présenté par TerraMaster, la connexion semble être l’élément ralentissant le test alors que pour les tests de cet article, il est possible que le contrôleur utilisé dans le D1 SSD Plus soit en cause, réduisant les performances obtenues en écriture avec le SSD de KIOXIA. Voici les résultats obtenus avec le même logiciel, sous Windows, avec le SSD Exceria Plus G3 :
Il est appréciable que le D1 SSD Plus puisse être ouvert en dévissant une unique vis captive. Par contre, il est à noter que le boîtier peut beaucoup chauffer et continuer de dégager de la chaleur même après l’arrêt d’une copie.
Finalement, il est dommage que le D1 SSD Plus ne s’allume simplement pas avec les téléphones à disposition pour le test.
VI-A. Remarques▲
Pour un fonctionnement approprié en Thunderbolt 3, il m’a été nécessaire de mettre à jour le noyau. En effet, en version 6.1.X, le D1 SSD Plus, le noyau déconnectait le boîtier.
Aussi, en USB 4, si le noyau ne détecte aucune connexion (aucune entrée dans le journal liée à cette connexion), il peut être utile d’effectuer un scan des périphériques PCI express avec la commande :
echo 1 > /sys/bus/pci/rescanLe wiki d’ArchLinux explique comment mettre en place un scan automatique. Pour cela, il est d’abord nécessaire de créer le script suivant :
#!/bin/bash
echo 1 > /sys/bus/pci/rescanPuis, de rendre le script exécutable avec chmod +x et finalement, d’ajouter une règle udev pour lancer le script à la connexion d’un périphérique :
ACTION=="add", SUBSYSTEM=="thunderbolt", RUN+="/usr/local/bin/thunderbolt-rescan.sh"VII. Remerciements▲
 |
Developpez.com tient à remercier TerraMaster de nous avoir fourni le D1 SSD Plus. |
